Reduzierungen aus PVC

PVC Reduzierungen als Ringe aus Kunststoff mit verschiedenen Durchmessern

Vor allem wenn wir einen bestimmten Durchmesser bei Klebemuffen oder Stutzen benötigen, sind diese PVC Reduzierungen sehr praktisch. Im Grunde genommen bestehen diese Reduzierungen aus einem Ring aus Kunststoff. Dieser Ring oder Hülse hat einen bestimmten Innen- und Aussendurchmesser. Haben wir z.B. einen Kugelhahn mit 50 mm Klebemuffe und wollen dort ein Rohr oder eine Schlauchtülle mit 32 mm Klebestutzen einkleben, können wir diese Toleranz mit der Reduzierung 32 x 50 mm ausgleichen. Sie können sich nun sicherlich genau vorstellen, wozu wir die Reduzierungen benötigen. Dabei finden Sie eine grosse Auswahl zu allen, für uns relevanten Durchmessern im Shop. Die gängigen Grössen sind hierbei wieder 12, 16, 20, 25, 32, 40, 50 und 63 mm in unterschiedlichen Konstellationen von Innen- und Aussendurchmesser. Tipp: kleben Sie die Reduzierungen immer erst auf den Stutzen auf. Dann haben Sie viel mehr Griff in der Hand und können sie bequem in die Muffe des jeweiligen Bauteils einschieben und dabei drehen, damit sich der PVC Kleber rundherum verteilt.

Beispiele von Reduzierungen mit PVC Fittings

50 x 63 x 75 mm Reduziermuffe
50x63x75mm Reduzierung Muffe
5,84 € * UVP*** 3,81 € *
TFE10268
50 x 63 mm PVC Kunststoff Reduzierung
50x63mm Reduzierung
1,64 € *
TFE10267
40 x 50 mm Reduzierung für PVC Fittings
40x50mm Reduzierung
1,12 € *
TFE10266
32 x 50 mm Reduzierung als Kunststoffring
32x50mm Reduzierung
1,23 € *
TFE10265
32 x 40 mm Reduzierung aus PVC
32x40mm Reduzierung
1,02 € *
TFE10264
25 x 50 mm Reduzierung PVC
25x50mm Reduzierung
1,12 € *
TFE10263
25 x 40 mm Reduzierung als Adapter aus Kunststoff
25x40mm Reduzierung
1,02 € *
TFE10262
25 x 32 mm Reduzierung Kunststoffhülse
25x32mm Reduzierung
1,02 € *
TFE10261
20 x 50 mm Reduzierung als Adapter
20x50mm Reduzierung
1,33 € *
TFE10260
20 x 40 mm Reduzierung als Kunststoffhülse
20x40mm Reduzierung
1,07 € *
TFE10259
20 x 32 mm Reduzierung aus Kunststoff zum Einkleben
20x32mm Reduzierung
1,02 € *
TFE10258
20 x 25 mm Reduzierung aus Kunststoff
20x25mm Reduzierung
1,02 € *
TFE10257
16 x 40 mm Reduzierung für PVC Fittings
16x40mm Reduzierung
1,29 € * UVP*** 1,02 € *
TFE10256
16 x 32 mm Reduzierung aus Kunststoff
16x32mm Reduzierung
1,02 € *
TFE10255
12 x 25 mm Reduzierung für Klebemuffen
12x25mm Reduzierung
1,02 € *
TFE10254
12 x 20 mm Reduzierung aus PVC
12x20mm Reduzierung
1,02 € *
TFE10253

Hier sehen Sie Beispiele von Reduzierungen an PVC Fittings verklebt



reduzierung-pvc-kunststoff-ring-reduktion-beispiel-1

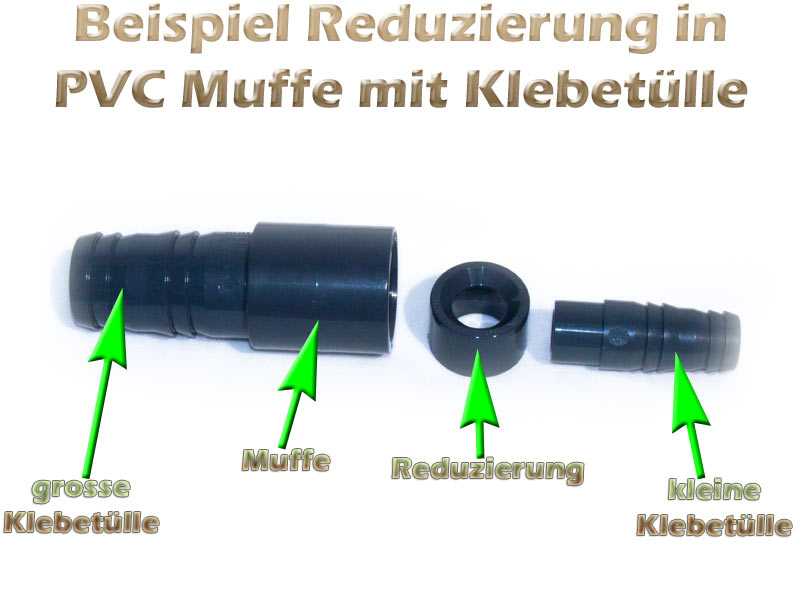

Auf diesem Bild sehen Sie, wie wir die Reduzierungen nutzen können. Das Foto ist eigentlich schon selbsterklärend. Wenn wir z.B. eine Klebetülle in eine Muffe einkleben wollen, aber 2 unterschiedliche Schlauchdurchmesser verbinden wollen, brauchen wir also auch 2 unterschiedlich grosse Klebetüllen. Die Muffen haben aber an beiden Seiten einen gleich grossen Innendurchmesser. Somit können wir die grössere Klebetülle bereits direkt in die Muffe einkleben. Auf die kleinere Klebetülle kleben wir eine Reduzierung, die mit dem Aussendurchmesser zum Innendurchmesser der Muffe passend ist. Wir passen den Durchmesser der kleinen Klebetülle sozusagen an. Kleben Sie aber immer erst die Reduzierung auf die Klebetülle. Dann können Sie Tülle und Reduzierung als eine Einheit in die Muffe kleben. Somit haben Sie viel mehr Griff in der Hand. Zuerst die Reduzierung in die Muffe zu kleben ist immer etwas umständlich.



reduzierung-pvc-kunststoff-ring-reduktion-beispiel-2

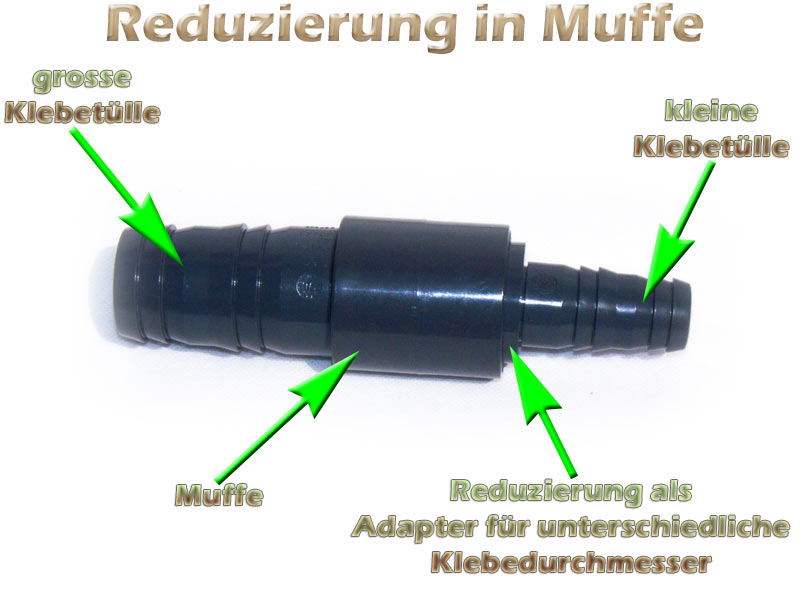

In diesem Beispiel sehen Sie, wie wir einen Schlauchverbinder mit unterschiedlichen Schlauchtüllen selber hergestellt haben. Diese Verbinder werden auch als Schlauchadapter bezeichnet. Schlauchverbinder finden Sie auch hier im Shop bereits fertig verklebt. Hier haben wir eine Muffe, eine grosse Klebetülle, eine kleine Klebetülle und eine Reduzierung aus PVC Kunststoff verwendet, um die Konstruktion herstellen zu können.



reduzierung-pvc-kunststoff-ring-reduktion-beispiel-3

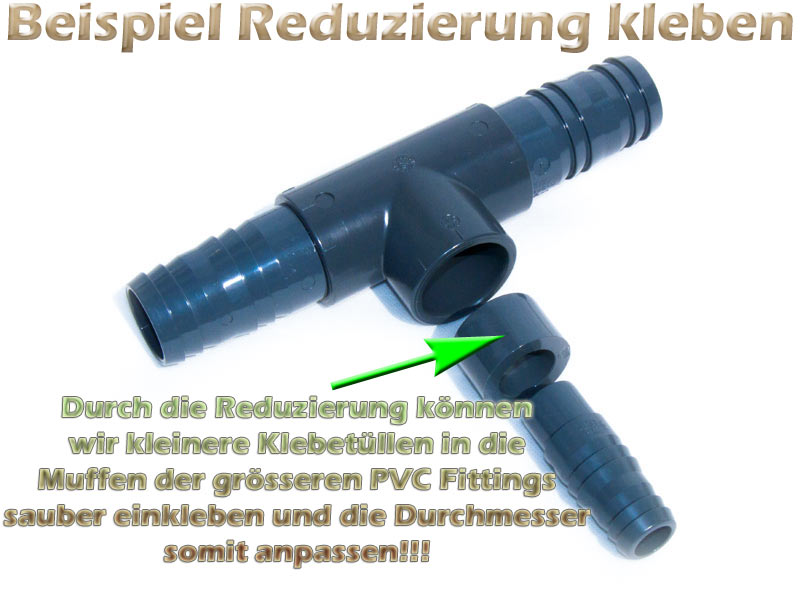

Die ganze Vorgehensweise mit den Reduzierungen können wir natürlich auch bei einem T-Stück anwenden. Die beiden grossen Klebetüllen wurden direkt in die Klebemuffen des T-Stücks eingeklebt. In die mittlere Klebemuffe wollen wir dann eine kleinere Klebetülle einsetzen. Dazu passen wir den Aussendurchmesser des Klebestutzens der Klebetülle wieder mit einer Reduzierung an. Somit haben wir einen T-Verteiler auf einfache Art und Weise selber gebaut. Diese Konstruktionen aus PVC-U sind übrigens absolut stabil. Nicht zu vergleichen mit den billigen PP Kunststoff Fittingen!



reduzierung-pvc-kunststoff-ring-reduktion-beispiel-4

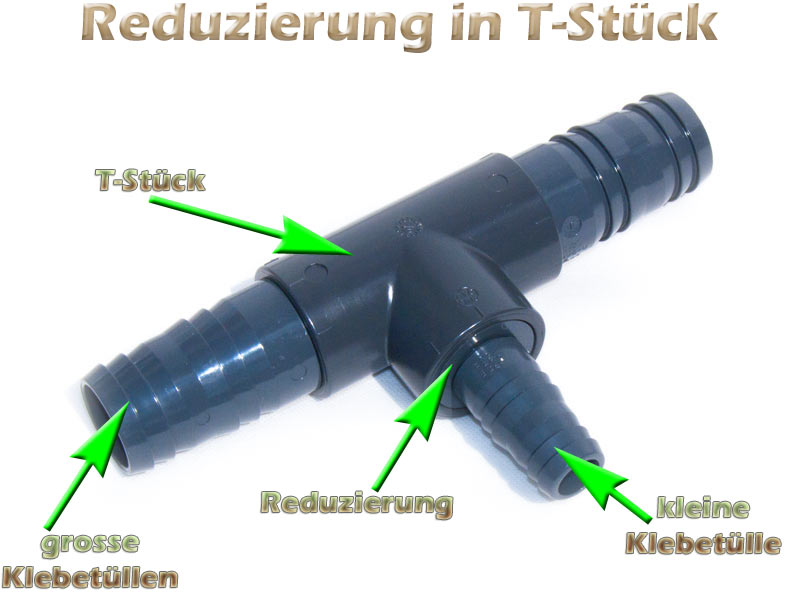

In diesem Bild sehen Sie den fertigen T-Verteiler mit unterschiedlich grossen Schlauchanschlüssen. Diesen kann man z.B. ideal als Schlauchentlüftung zwischen Teichfilter und UV-C Klärer einsetzen. Der T-Verteiler ist dann dafür zuständig, dass der Rücksog unterbrochen wird, wenn die Teichpumpe mal bei einem Stromausfall aufhört zu pumpen und das Wasser aus der ersten Regentonne in den Teich zurück laufen würde. In unserer Teichfilter Bauanleitung sehen Sie dazu eine Zeichnung, wie man den T-Verteiler richtig am Teichfilter installiert.



reduzierung-pvc-kunststoff-ring-reduktion-beispiel-5

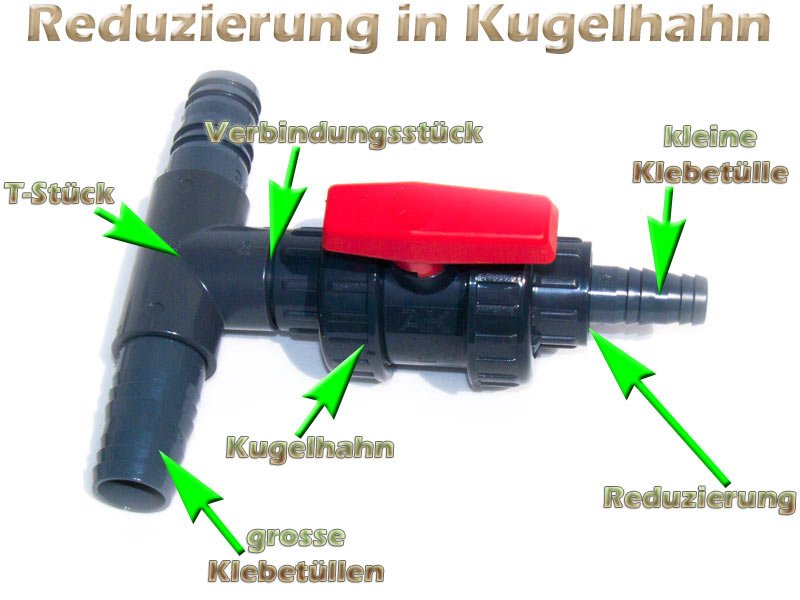

Hier sehen Sie, wie man mit Hilfe der Reduzierungen auch kleine Klebetüllen in die Klebemuffen von grösseren Kugelhähnen einkleben kann. Das T-Stück wurde hierbei wieder mit einem Verbindungsstück an der Klebemuffe des Kugelhahns befestigt. In die Klebemuffen des T-Stücks wurden dann 2 Klebetüllen eingeklebt.



Durch die Reduzierungen passen wir die Durchmesser bei PVC Fittings an

Sie sehen nun, dass die Reduzierungen für PVC Fittings, ein absolut wichtiges Bauteil sind. Somit haben wir ein Maximum an Flexibilität bezüglich der zu verklebenden Durchmesser. Wir können uns jeden Durchmesser, wenn er für die jeweilige Klebemuffe zu klein wäre, jederzeit vergrössern. Wir können die Reduzierungen aber auch nicht nur an Klebetüllen verwenden, sondern auch auf PVC Rohre aufkleben. Die Reduzierungen werden auch Reduktionen oder Reduzierringe genannt. Man kann auch mehrere Reduzierungen miteinander verkleben.
