Klebetüllen für Schlauch

PVC Klebetüllen für Schläuche im Teichbau

Diese Klebetüllen in den Durchmessern mit 12, 20, 25, 32, 40 und 50 mm lassen sich in die Muffen von PVC Fittings wunderbar einkleben. Somit können Sie z.B. einen Kugelhahn oder einen Y-Verteiler mit den Klebetüllen ausstatten. Diese Klebetüllen sind immer leicht abgestuft. Das bedeutet, dass auch kleine Toleranzen am Teichschlauch ausgeglichen werden können. Aktuell beziehen wir unsere Klebetüllen aus PVC für Schläuche von den Herstellern wie z.B. VDL, Kiwa, Plimat usw. Die Klebetüllen sind für die Schlauchdurchmesser (innen) wie 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll ausgezeichnet geeignet.

Beispiele zu PVC Klebetüllen

Für die Filterung wurden keine Ergebnisse gefunden!

Klebetüllen Beispiele mit Bildern und Anleitungen



klebetuellen-pvc-fuer-schlauch-beispiel-1

Auf diesem Bild kann man sehen, wie die Klebetüllen z.B. in einen Y-Verteiler eingeklebt werden können. Man hat am Y-Verteiler somit 3 Anschlüsse für Schlauch. Der Klebedurchmesser der Klebetüllen wird dabei als Klebestutzen bezeichnet. Der Aussendurchmesser der jeweiligen Klebetülle muss also in Millimeter genau so gross sein, wie der Innendurchmesser der Klebemuffen am Y-Verteiler.



klebetuellen-pvc-fuer-schlauch-beispiel-2

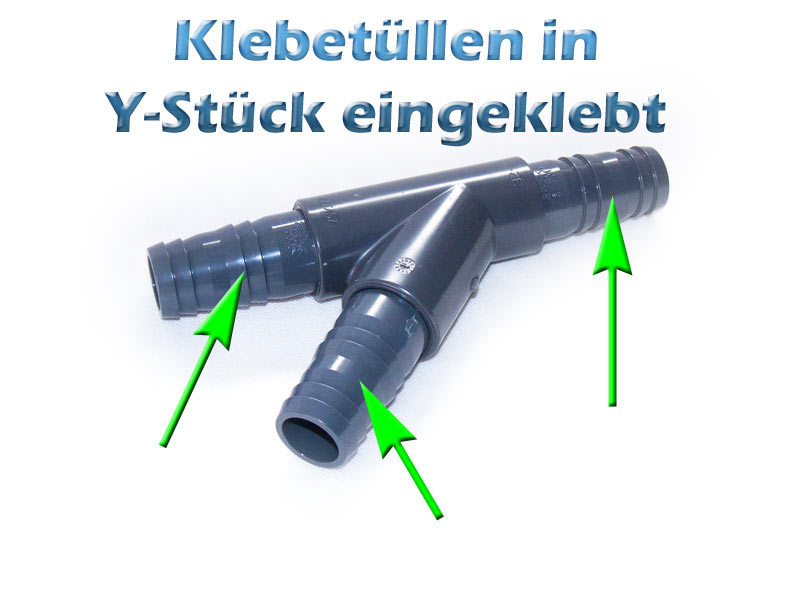

So sieht die Konstruktion mit den Klebetüllen am Y-Verteiler dann aus, wenn man die Klebetüllen mit PVC Kleber sauber eingeklebt hat. Eine Anleitung zum Kleben von PVC Fittings finden Sie übrigens in unserem Infobereich. Klebetüllen bestehen also an einer Seite aus einem leicht abgestuften Anschluss für Schlauch und auf der anderen Seite aus einem Klebestutzen, der in die Klebemuffen von PVC Fittings eingeklebt wird.



klebetuellen-pvc-fuer-schlauch-beispiel-3

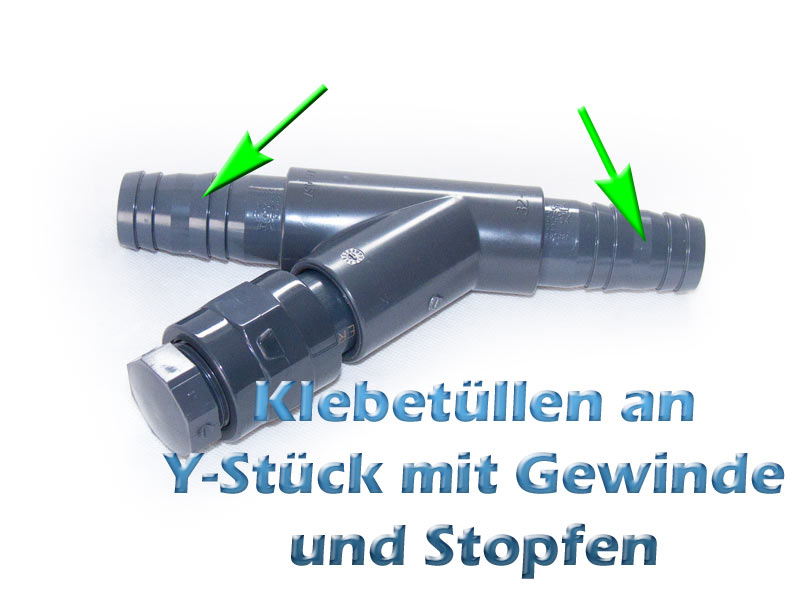

Auf diesem Bild sehen wir nun 2 Klebetüllen, die in den Y-Verteiler eingeklebt wurden. Am dritten Anschluss ist dann ein Verbindungsstück, in Kombination mit Gewindemuffe und Verschlussstopfen ersichtlich. Sie sehen, dass man mit den PVC Fittings eine ganze Menge an Konstruktionen selber bauen kann.



klebetuellen-pvc-fuer-schlauch-beispiel-4

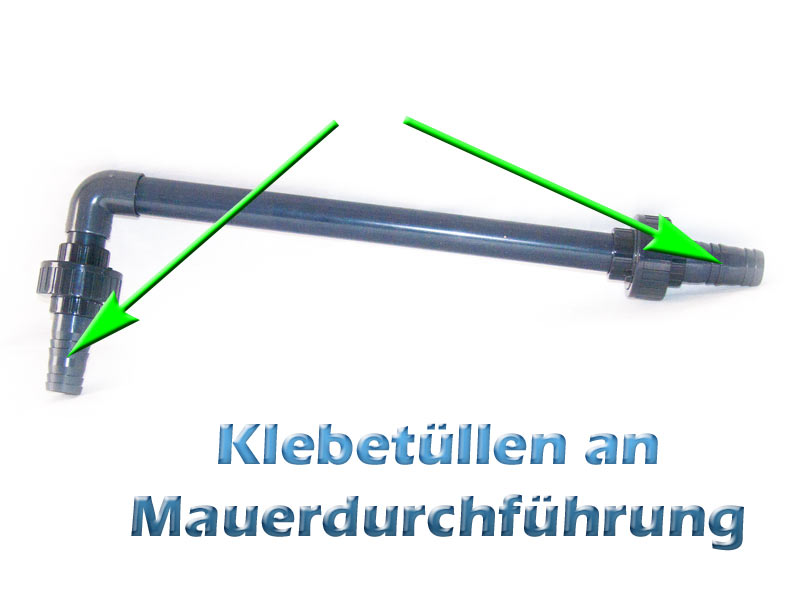

Hier haben wir mit Hilfe der Klebetüllen, eine Art Mauerdurchführung gebastelt. Das PVC Rohr in der Mitte, kann eingemauert oder betoniert werden. An die beiden Enden des Rohres kommen dann Verschraubungen, in die dann die Klebetüllen als Schlauchanschluss eingeklebt werden. Somit können wir den Schlauch, Dank der Verschraubungen, auch später mal abschrauben oder wieder befestigen. Auch durch Trockenmauern kann man sich so eine Mauerdurchführung mit Klebetüllen verlegen.



klebetuellen-pvc-fuer-schlauch-beispiel-5

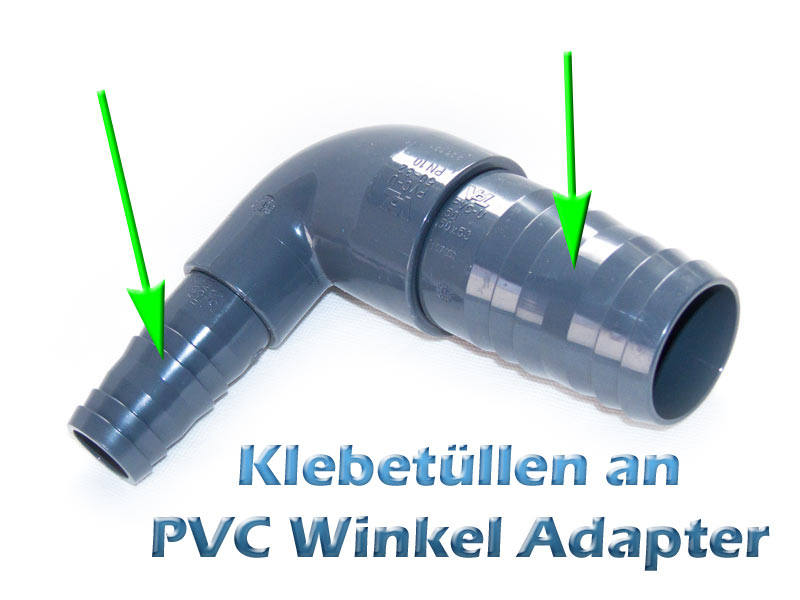

Hier haben wir 2 unterschiedlich grosse Klebetüllen in einen PVC Winkel eingeklebt, der 2 unterschiedlich grosse Klebemuffen besitzt. Somit haben wir auf bequeme Art und Weise, einen gebogenen Schlauchverbinder für unterschiedlich grosse Schläuche geschaffen. Wie Sie auf den Bildern sehen, bevorzugen wir die Klebetüllen von VDL, da diese super stabil und stufig sind. Somit können auch kleine Toleranzen am Innendurchmesser der Schläuche ausgeglichen werden.



klebetuellen-pvc-fuer-schlauch-beispiel-6

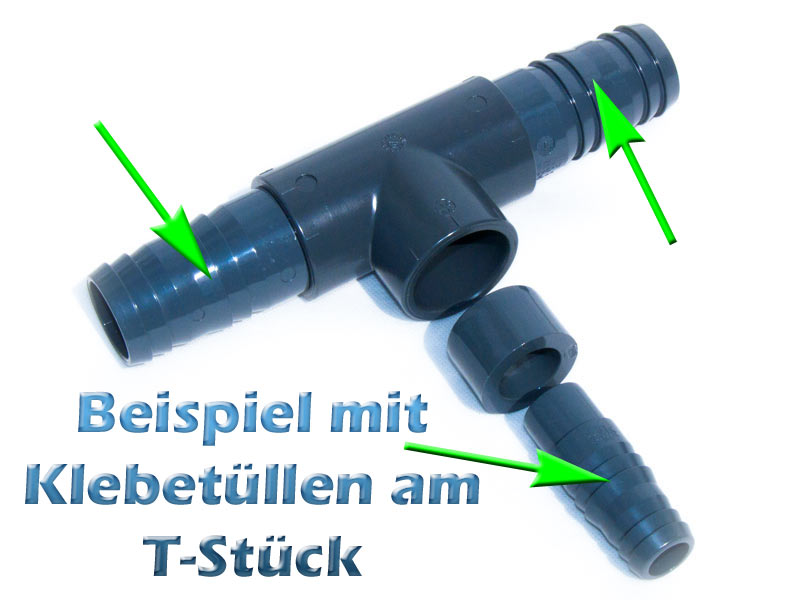

Wenn wir ein T-Stück haben, aber unterschiedlich grosse Schlauchdurchmesser besitzen, können wir auch unterschiedlich grosse Klebetüllen darin einbauen. Dazu behelfen wir uns einer Reduzierung für die kleinere Klebetülle. Sie sehen auf dem Bild optimal, wie das genau aussieht. Somit kann ich z.B. links und rechts vom T-Stück einen 40mm Schlauch anschliessen und in der Mitte z.B. einen mit 25mm.



Klebetüllen werden in Klebemuffen von PVC Fittings eingeklebt

Zum Abschluss können wir sagen, dass Klebetüllen immer einen funktionsrelevanten Aussendurchmesser besitzen, der in die Klebemuffen von PVC Fittings passen muss. Man kann die Klebetüllen auch direkt in die Klebemuffen von Kugelhähnen einkleben. Die Möglichkeiten sind sehr gross. Bedenken Sie aber immer: wenn eine Klebetülle mal eingeklebt ist, bekommt man diese kaum mehr raus, wenn der PVC Kleber getrocknet ist. Überlegen Sie sich also vorher gut, wie Sie die Klebetüllen verwenden möchten.
