Was gilt es bei den PVC Fittings zu beachten?
Wenn Sie die Bauteile aus PVC Fittings für Ihre Konstruktion zusammenstellen, müssen Sie lediglich auf die Durchmesser der Bauteile achten. Aussendurchmesser werden immer als Klebestutzen bezeichnet. Innendurchmesser nennt man Klebemuffen. Es muss also immer der jeweilige Aussendurchmesser zum Innendurchmesser passen. Beispiel: in einen Kugelhahn mit 50 mm Klebemuffen kann man eine Schlauchtülle mit 50 mm Klebestutzen einkleben! Durch den Einsatz von Reduzierungen (Kunststoffringe bzw. Adapter) ist es auch möglich, in eine 50 mm Klebemuffe z.B. eine 32 mm Schlauchtülle einzukleben. Die Reduzierung hat dabei einen Aussendurchmesser von 50 mm und 32 mm Innendurchmesser. Sie verstehen sicherlich nun genau, wie das funktioniert.
Welche PVC Fittings können Sie im Shop kaufen?
- Klebeschlauchtüllen
- Kugelhähne
- Rückschlagventile
- Verschraubungen
- Durchführungen
- Reduzierungen
- Muffen
- Gewindemuffen
- Gewindeadapter
- Verschlusskappen
- Verschlussstopfen
- Winkel
- T-Stücke
- Y-Verteiler
- Verbindungsstücke
- Dichtungen
- Muttern
- Endkappen
- Rohre
- Rohrschellen
- Kleber und Reiniger
Sie sehen nun, wie umfangreich die Welt der PVC Fittings sein kann. Dabei haben wir uns auf die wichtigsten Durchmesser mit 12, 16, 20, 25, 32, 40, 50, 63 und 75 mm konzentriert. Diese Durchmesser kommen am Teich verstärkt zum Einsatz. So können Sie sich z.B. einen Kugelhahn mit mehrfacher Y-Verteilung bauen. Auch Rohre können Sie für Leitungen nutzen. An die Rohre kann man dann die unterschiedlichsten PVC Fittings einkleben. Hauptsächlich bestehen diese Fittinge aus dem hochfesten PVC-U, wie es schon lange in der Industrie zum Einsatz kommt. Sollten Sie sich nicht sicher sein, ob Ihre Bauteile zusammen passend sind, fragen Sie einfach bei uns nach. Wir helfen dann sehr gerne weiter. Mehr Informationen zu PVC (Polyvinylchlorid) und den Fittings, erhalten Sie hier.
PVC Fittings Beispiele mit Bildern
Durch diese Beispiele sehen Sie, welches PVC Fitting für welchen Zweck, am Besten geeignet ist. Nur durch Lesen kann man sich kaum vorstellen, wozu die ganzen Bauteile in der Welt der PVC Fittings überhaupt gut sind. Hier sehen Sie eine kleine Auswahl zu jedem Bauteil als Beispiel mit Bild aufgeführt.

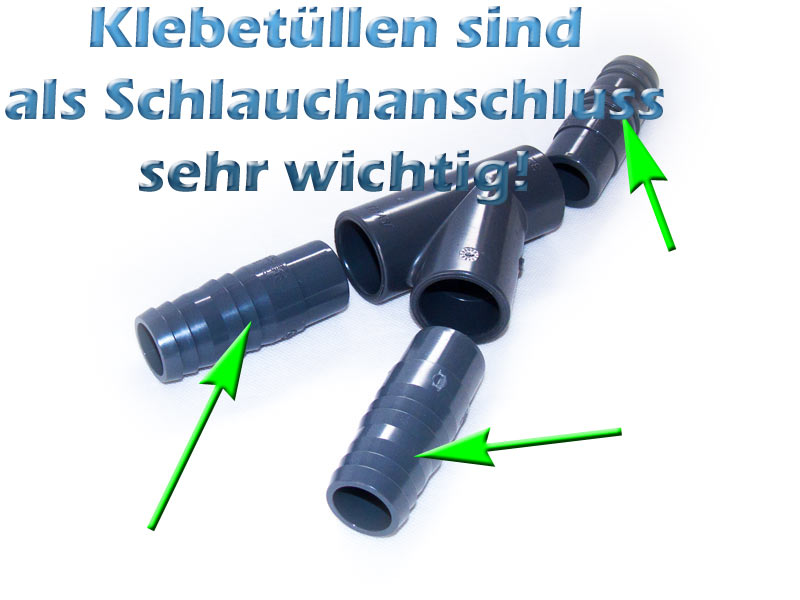

Beispiel zu Klebetüllen
Klebetüllen werden in Klebemuffen von PVC Fittings eingeklebt und dienen als Schlauchanschluss.

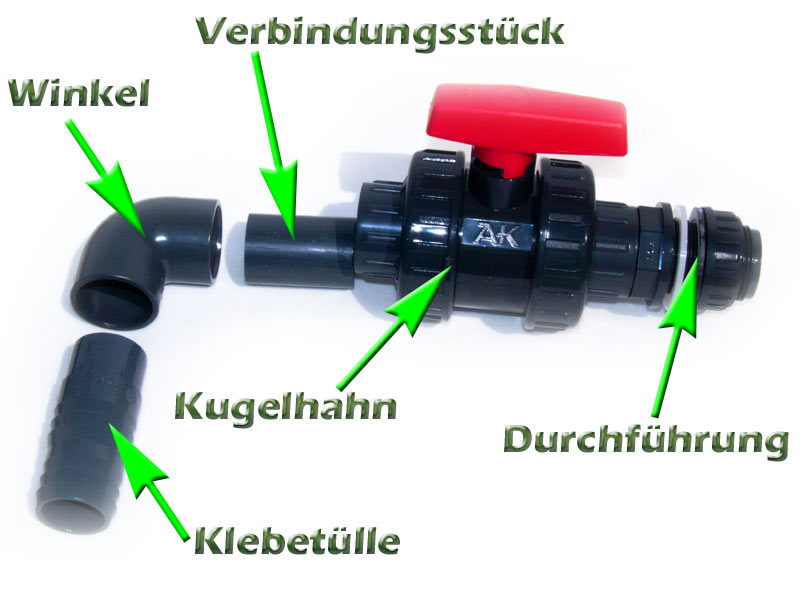

Beispiel zu Kugelhähne
Mit den Kugelhähnen können wir uns Auslaufhähne selber bauen, oder damit eine Teichpumpe mechanisch regeln.
Beispiel zu Rückschlagventile
Rückschlagventile verhindern den Rücksog am Teichfilter, wenn mal die Teichpumpe bei Stromausfall deaktiviert wird.

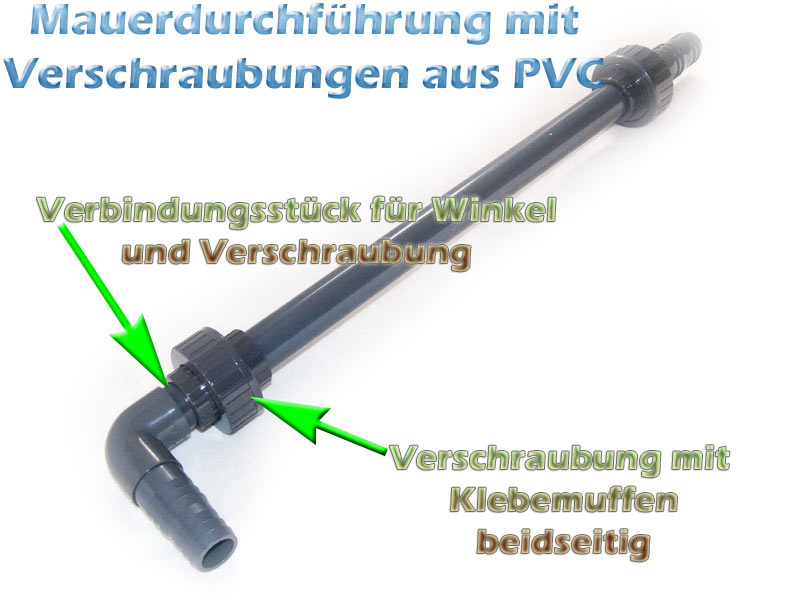

Beispiel zu Verschraubungen
Durch den Einsatz von Verschraubungen, können wir uns abschraubbare Schlauchtüllen an Rohre kleben.

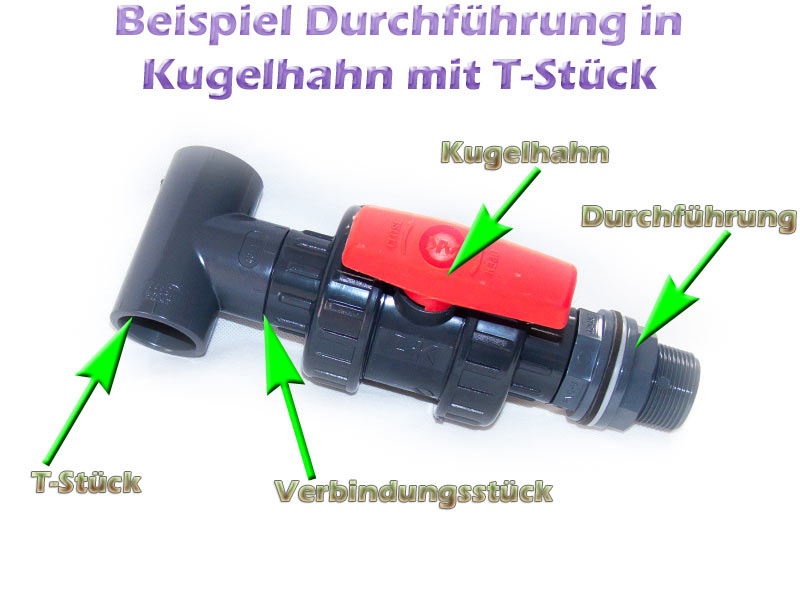

Beispiel zu Durchführungen
Durchführungen sind ähnlich wie Tankverschraubungen, mit Dichtungen und einer Mutter ausgestattet.

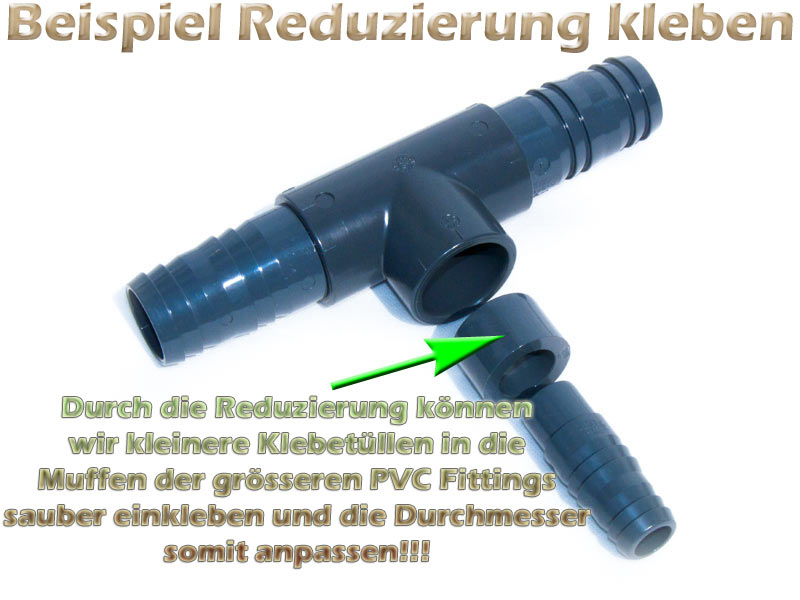

Beispiel zu Reduzierungen
Dank der Reduzierungen, können wir die Durchmesser von Klebemuffen oder Klebestutzen bei PVC Fittings so verändern, dass z.B. eine kleinere Klebetülle in die Klebemuffe eines grösseren T-Stücks passt.

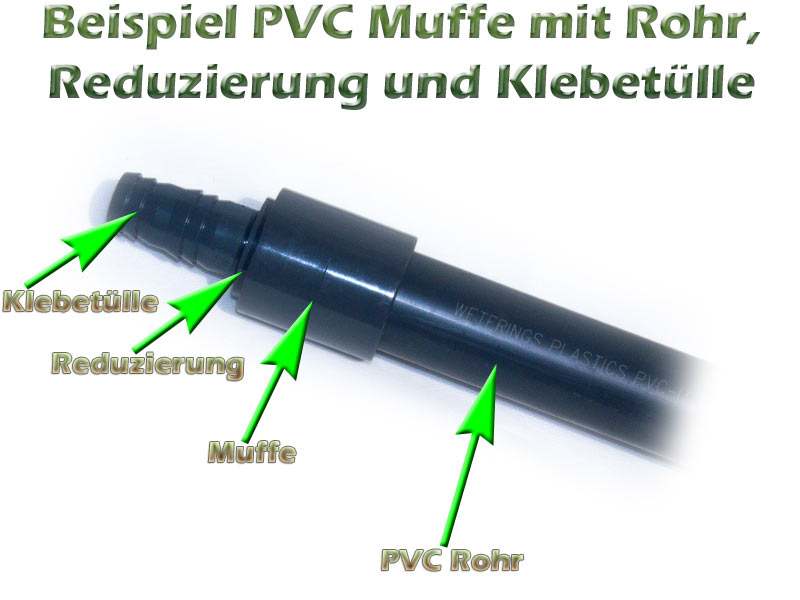

Beispiel zu Muffen
Durch Muffen können wir Rohre miteinander verbinden, oder eine Klebetülle für Schlauch am Rohr befestigen.
Beispiel zu Gewindemuffen
Mit den Gewindemuffen, stellen wir Innengewinde an Klebemuffen von PVC Fittings her.

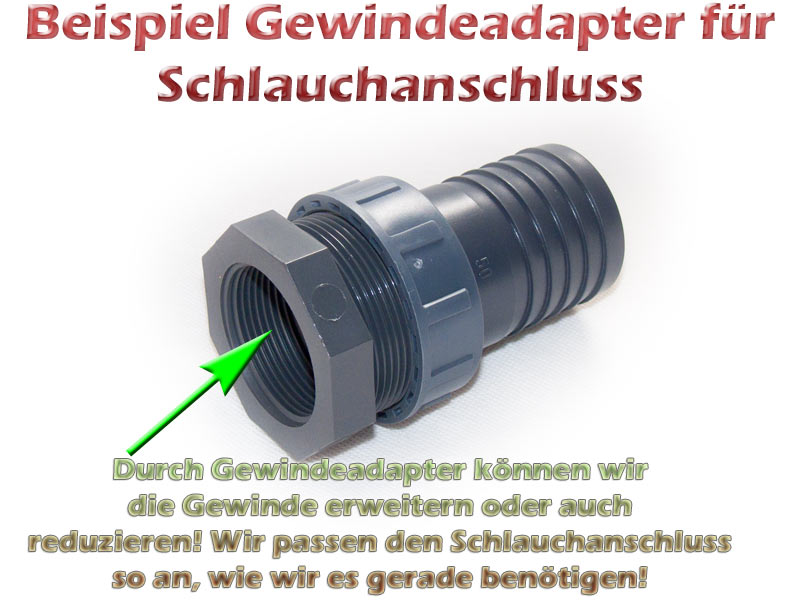

Beispiel zu Gewindeadapter
Mit einem Gewindeadapter können wir die Zollgewinde an Anschlüssen so anpassen, wie wir diese gerade benötigen.

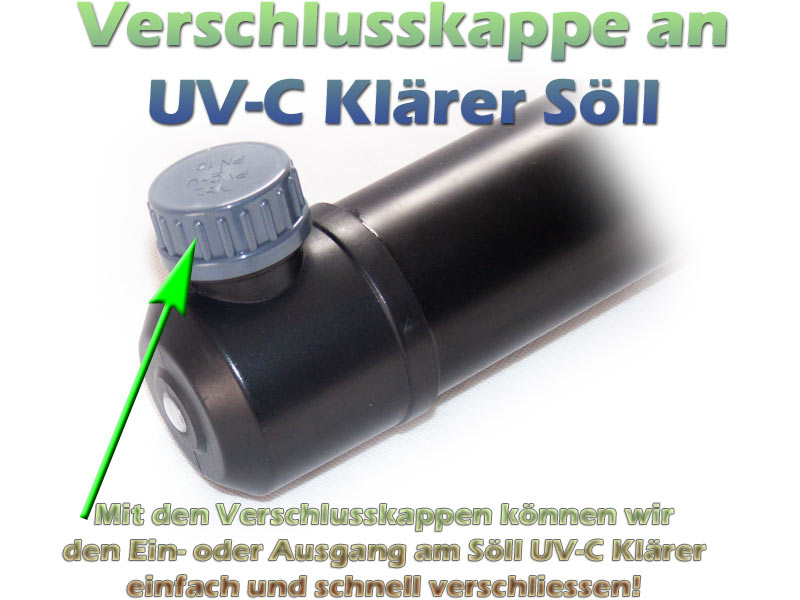

Beispiel zu Verschlusskappen
Wenn z.B. an einem UV-C Klärer ein Aussengewinde verschlossen werden muss, ist der Einsatz unserer Verschlusskappen eine sehr gute Wahl.

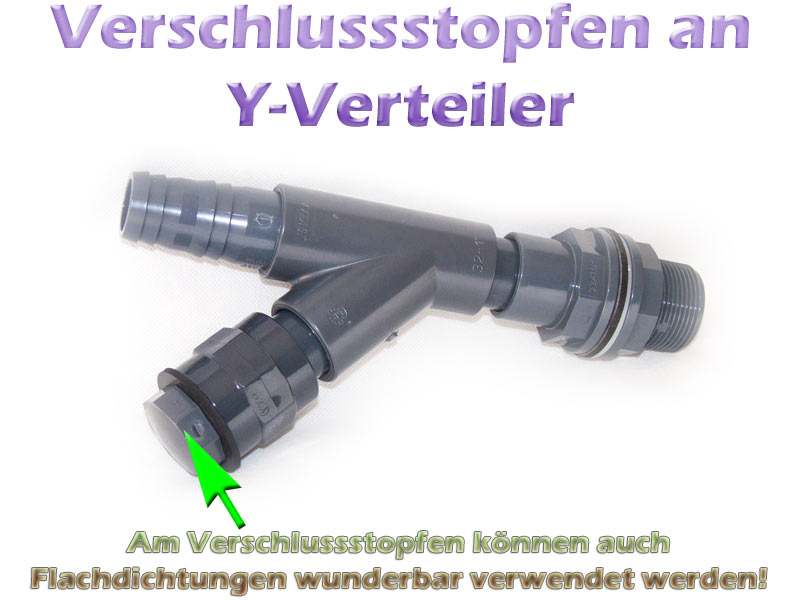

Beispiel zu Verschlussstopfen
Durch die Verschlussstopfen, welche auch Gewindestopfen genannt werden, können wir Innengewinde z.B. an Gewindemuffen verschliessen.

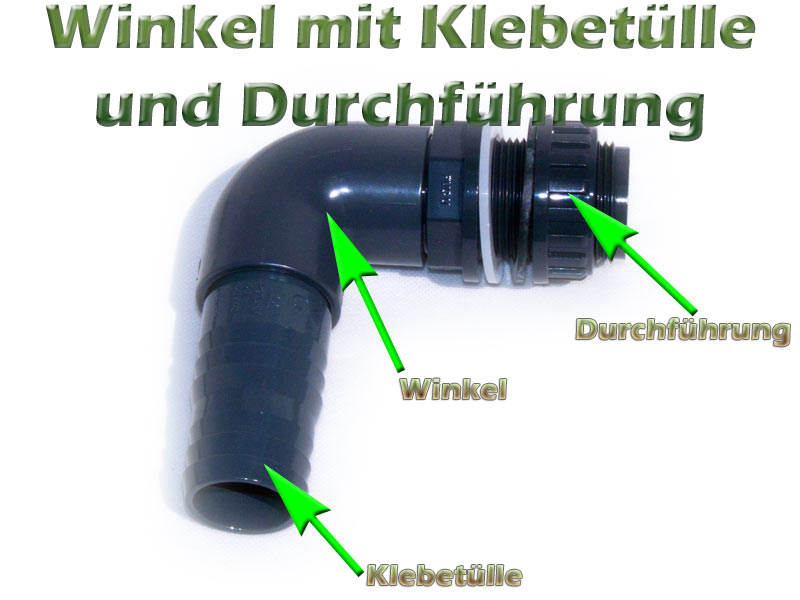

Beispiel zu Winkel
Durch den Einsatz der PVC Winkel, können wir gebogene Schlauchanschlüsse selber bauen.

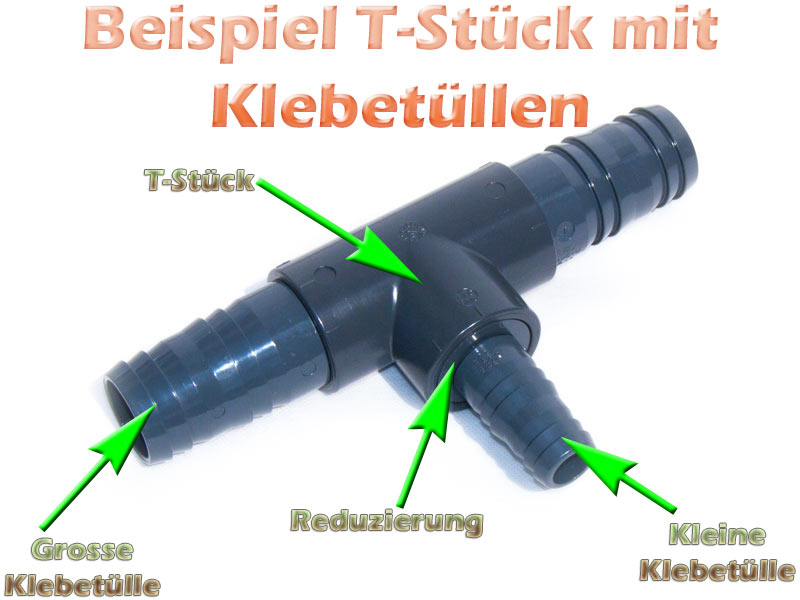

Beispiel für T-Stücke
Mit den T-Stücken können wir z.B. eine Schlauchverteilung oder eine Schlauchentlüftung herstellen.

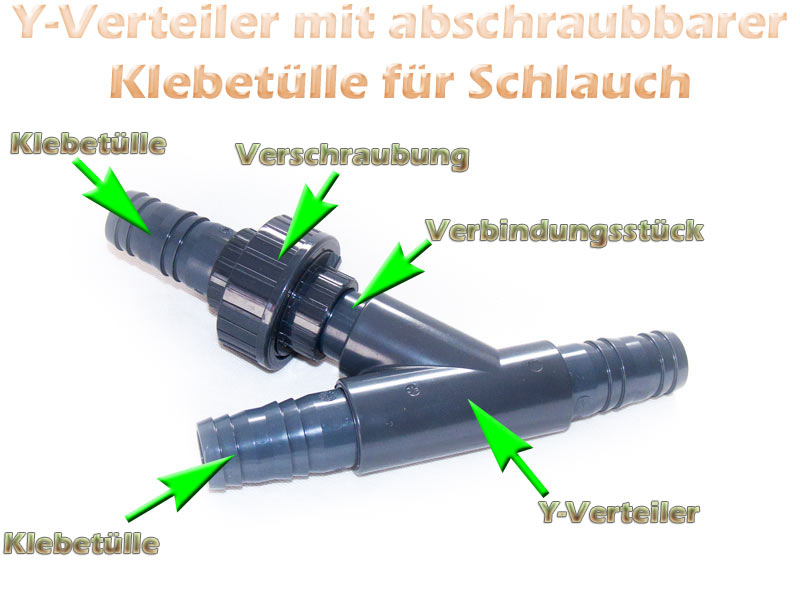

Beispiel für Y-Verteiler
Durch den Einsatz von Y-Verteilern, kann man eine strömungsoptimierte Schlauchverteilung herstellen.

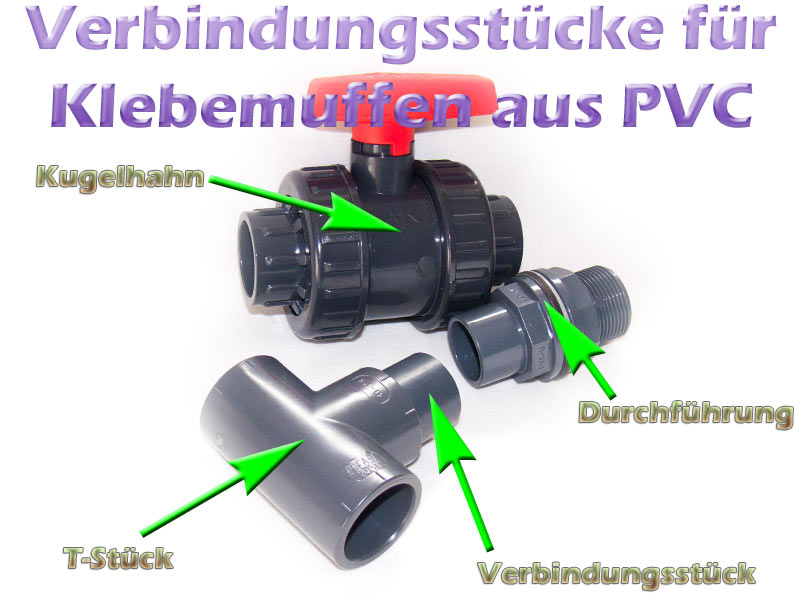

Beispiel für Verbindungsstücke
Durch die Verbindungsstücke, können wir 2 gleich grosse Klebemuffen miteinander verbinden.

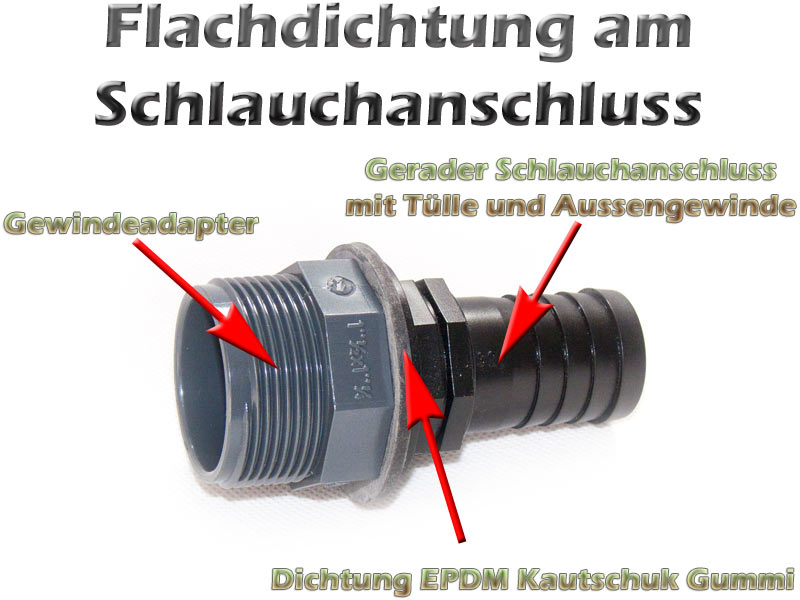

Beispiel zu Dichtungen
Unsere Dichtungen aus EPDM Kautschuk Gummi in schwarz, sind nicht nur stabil, sondern auch preisgünstig im Shop erhältlich.

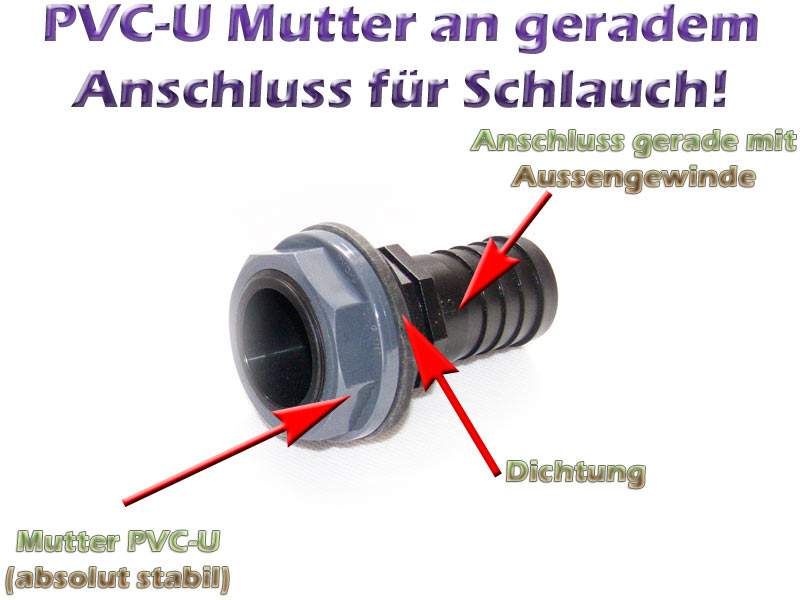

Beispiel zu Muttern
Unsere Muttern aus PVC-U mit Zollgewinde von VDL, sind für alle Aussengewinde der PVC Fittings und unseren PP Schlauchanschlüssen, ideal geeignet.

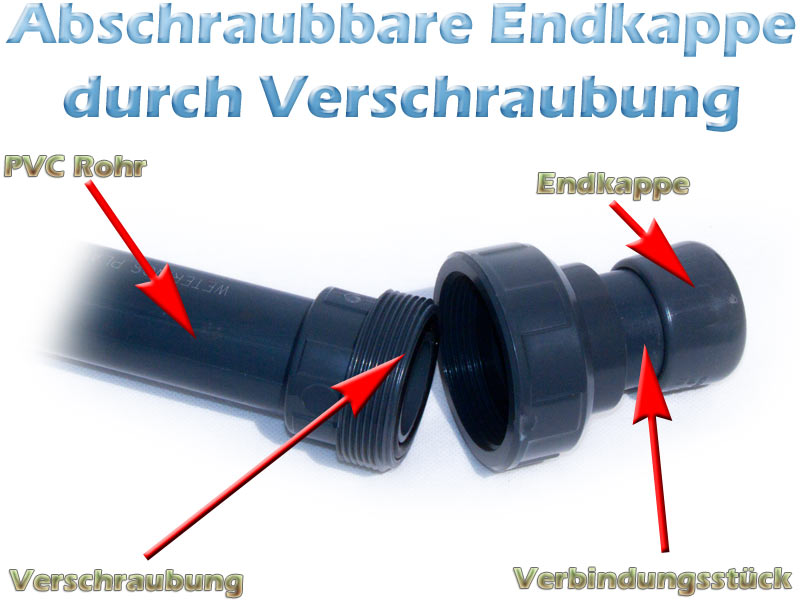

Beispiel zu Endkappen
Durch die Endkappen, welche auch Klebekappen genannt werden, können wir Rohre und Klebestutzen an PVC Fittings, sicher verschliessen.

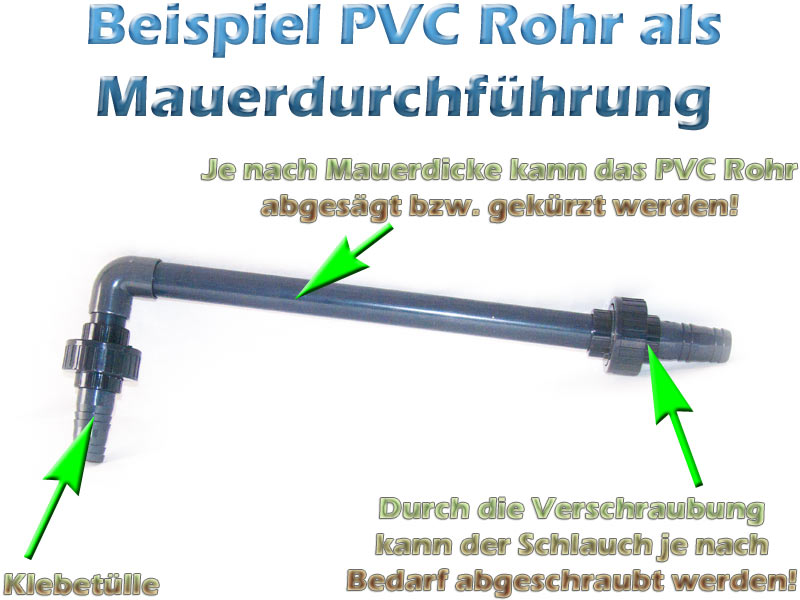

Beispiel für Rohre
Die Rohre aus PVC sind beim Teichfilterbau, Teichbau und in der Teichtechnik sehr wichtig.

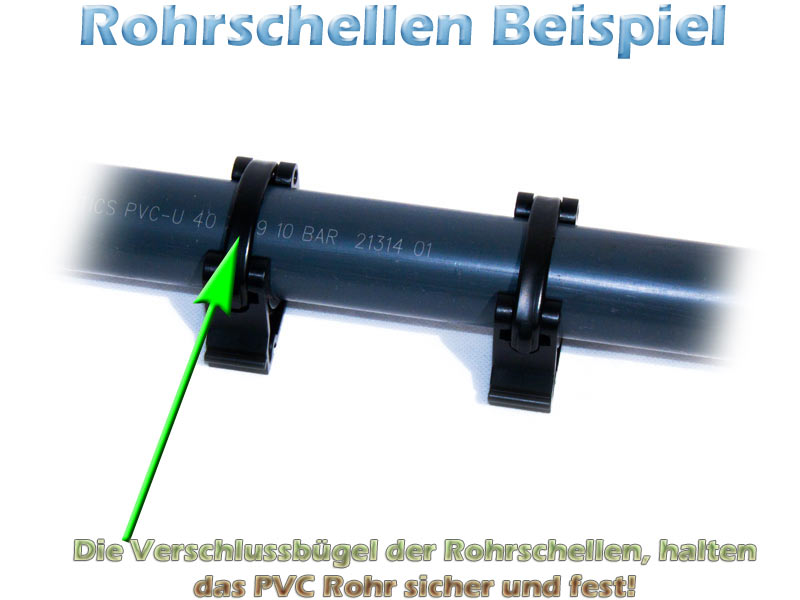

Beispiel für Rohrschellen
Durch die Rohrschellen können wir Rohre aus PVC, sicher an Wänden oder auch am Boden befestigen.

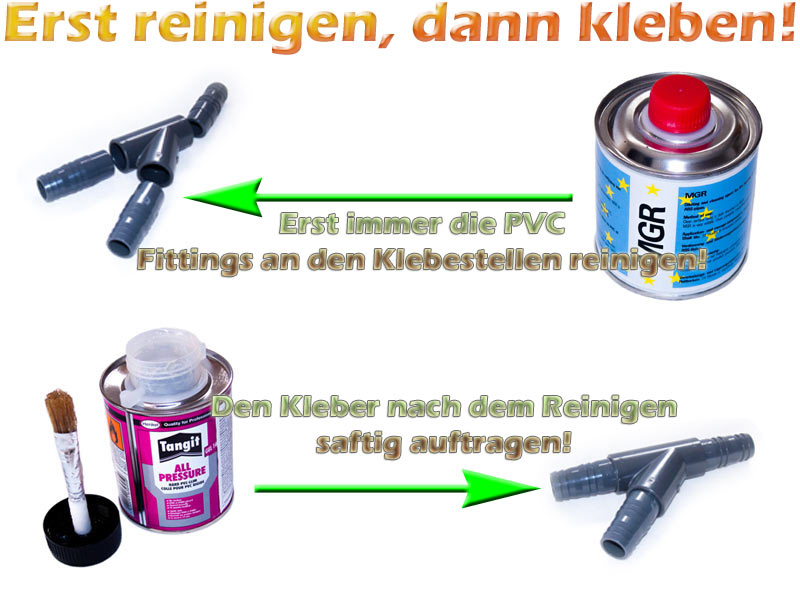

Beispiel für PVC Kleber, Reiniger, Montagekleber und Teflonband
Wenn Sie PVC Fittings miteinander verkleben wollen, ist der Einsatz von PVC Kleber und Reiniger notwendig.
