Tankdurchführung selber bauen

Tankdurchführung aus PVC Kunststoff mit Schlauchtüllen bauen

So bauen wir uns eine Tankdurchführung mit Schlauchtüllen aus PVC Kunststoff preisgünstig und einfach selber. Eine Tankdurchführung ist ein Anschluss, an den man an beiden Seiten einen Schlauchanschluss durch ein Gewinde befestigen kann. Somit können wir Teichschlauch durch einen Tank oder Behälter hindurch verlegen. Auch durch Regentonnen, beim selber bauen von Teichfiltern, kann man die Tankdurchführungen ideal nutzen. Sie können alle Bauteile dieser Bauanleitung, günstig bei uns im Shop kaufen.

Auf Nachfrage einiger Kunden in diesem Jahr, haben wir uns für diese Idee eingesetzt und uns überlegt, wie wir die Tankdurchführung mit einfachsten Mitteln und in unterschiedlichen Grössen, selber bauen können. In dieser Bauanleitung für Tankdurchführungen sehen Sie, dass wir dazu gar nicht so viele Einzelteile benötigen wie erwartet. Vor allem ist diese Tankdurchführung sehr robust und stabil. Das ist sehr wichtig, wenn man am Teichfilter bzw. den Regentonnen und IBC Containern dafür, Löcher bohrt. Diese müssen dauerhaft dicht und fest sein, damit der Teich nicht leer laufen kann. Wir haben auch ein Video dazu gemacht und wieder einmal viele Fotos, Bilder und Skizzen zu dieser Bauanleitung erstellt. Viel Spass beim Nachbauen!

• Welche Bauteile brauche ich für die Tankdurchführung?
• Wie werden die Bauteile der Tankdurchführung angeschlossen?
• Fotos und Bilder zur fertigen Tankdurchführung
• Fragen und Antworten zur Tankdurchführung

Welche Bauteile brauche ich für die Tankdurchführung?

Damit wir unsere Tankdurchführung selber bauen können, benötigen wir ein paar Bauteile. Sie können dann selber entscheiden, welchen Durchmesser die Schlauchtüllen, oder welches Zollgewinde die Tankdurchführung haben sollte. Wir haben die Möglichkeiten durch die Bauteile aus unserem Shop geschaffen. Unter PVC Fittings können Sie eine grosse Auswahl an hochwertigen PVC Bauteilen im Shop kaufen.

Diese Durchmesser der Schlauchtüllen sind an der Tankdurchführung möglich:

1. 19-20mm (3/4 Zoll Schlauch)
2. 25mm (1 Zoll Schlauch)
3. 32mm (1 1/4 Zoll Schlauch)
4. 38-40mm (1 1/2 Zoll Schlauch)
5. 50mm (2 Zoll Schlauch)

Diese Gewinde kann das Gewinderohr für die Tankdurchführung haben:

1. G 3/4 Zoll (26,4mm)
2. G 1 Zoll (33,2mm)
3. G 1 1/4 Zoll (41,9mm)
4. G 1 1/2 Zoll (47,8mm)
5. G 2 Zoll (59,6mm)

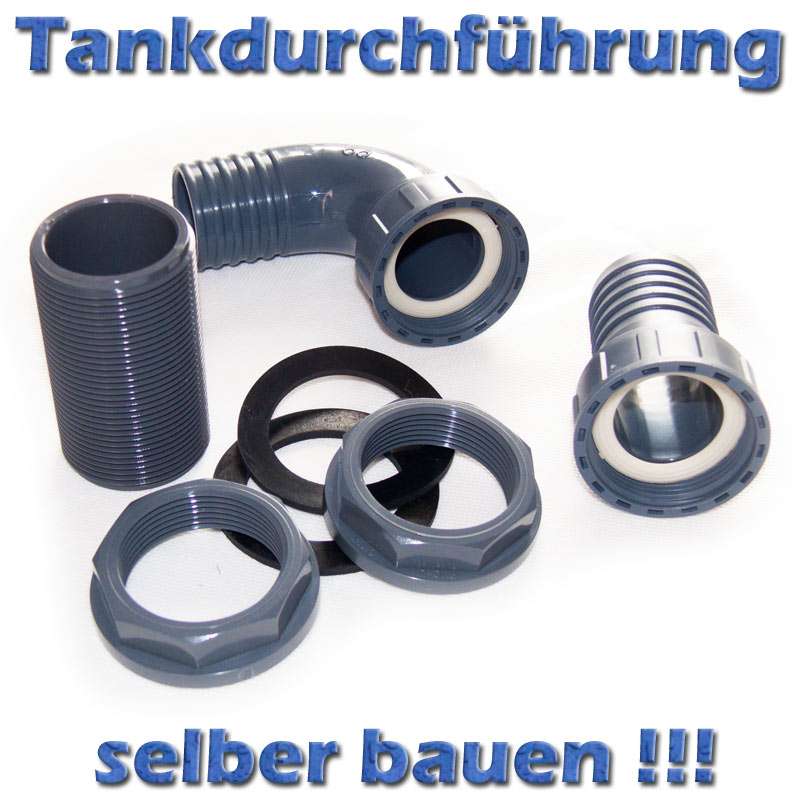

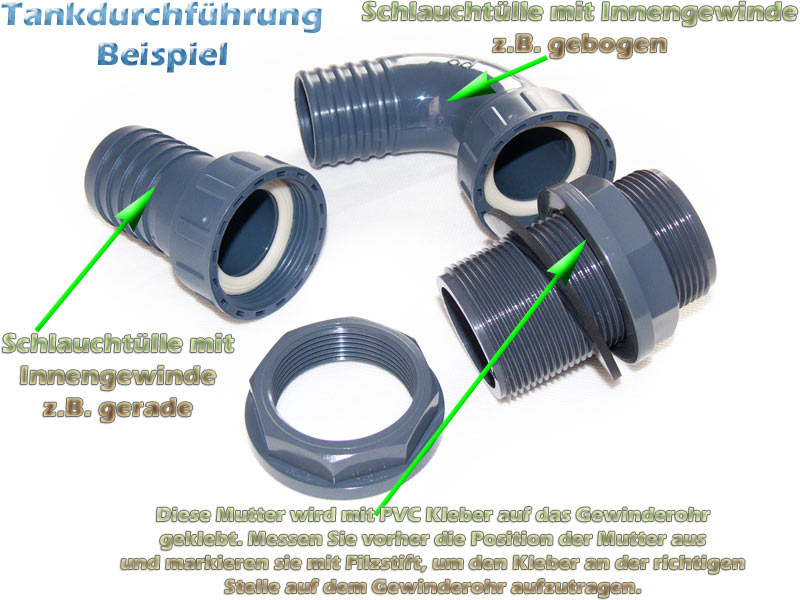

Diese Bauteile benötigen wir, wenn Sie die Tankdurchführung nach unserer Bauanleitung selber bauen möchten:

• Gewinderohr bzw. Hülse als Durchführung (wahlweise in G 3/4, 1, 1 1/4, 1 1/2 oder 2 Zoll)
• 2 Muttern mit dem zum Gewinderohr passenden Zollgewinde
• 1 oder nach Wunsch 2 Dichtungen, passend zum Zollgewinde des Gewinderohrs
• PVC Reiniger und PVC Kleber (je nach Wunsch geht auch Teflonband)
• 1 Anschluss mit Innengewinde z.B. gerade (natürlich wieder mit dem gleichen Zollgewinde wie beim Gewinderohr)
• 1 Anschluss mit Innengewinde z.B. gebogen oder gekrümmt (ebenfalls mit dem zum Gewinderohr passenden Zollgewinde)

Sie sehen, dass wir nicht viele Bauteile für die Tankdurchführung benötigen. Im folgenden Kapitel beschreiben wir Schritt für Schritt, wie man die Bauteile für die Tankdurchführung anschliesst. In unserem Beispiel haben wir eine gerade und eine abgewinkelte Schlauchtülle mit Innengewinde verwendet. Wer will, kann natürlich auch 2 gerade oder 2 abgewinkelte Schlauchtüllen mit Innengewinde verwenden. Lassen Sie Ihrer Phantasie freien Lauf! Wichtig ist immer nur, dass die Gewinde zueinander passend sind. Also so gross, wie das Gewinde des Gewinderohrs.

Wie werden die Bauteile der Tankdurchführung angeschlossen?

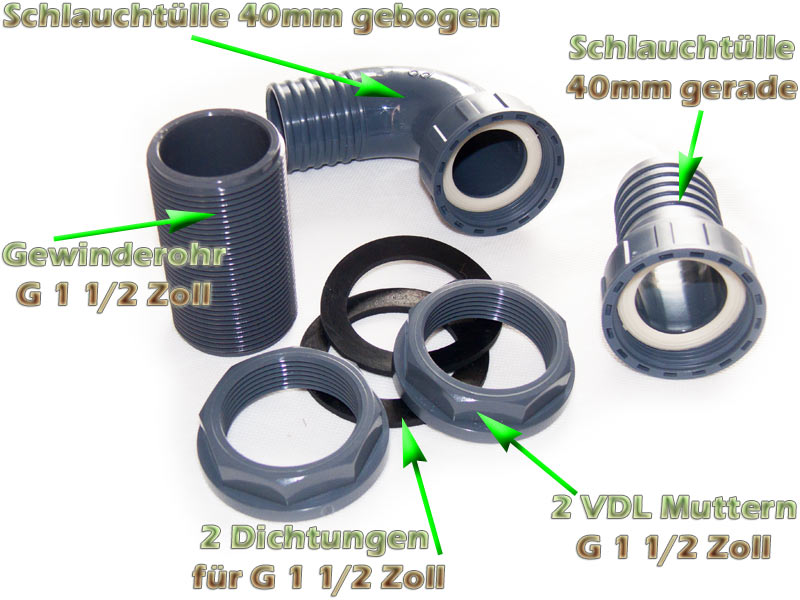

Für unser Beispiel haben wir uns für eine G 1 1/2 Zoll Tankdurchführung, mit 2 Schlauchtüllen für 40mm Teichschlauch entschieden. Dazu benötigen wir folgende Bauteile (wir verwenden für das Beispiel nur 1 Dichtung):

• 1 Gewinderohr (Hülse) aus PVC Kunststoff mit G 1 1/2 Zoll Aussengewinde
• 2 Muttern von VDL aus PVC-U mit G 1 1/2 Zoll Innengewinde
• 1 Dichtung 49x70mm für G 1 1/2 Zoll Gewinde
• 1 PVC Reiniger
• 1 PVC Kleber
• 1 Schlauchstutzen mit 40mm Schlauchtülle und G 1 1/2 Zoll Innengewinde
• 1 Anschluss gewinkelt (gekrümmt) mit 40mm Tülle und G 1 1/2 Zoll Innengewinde

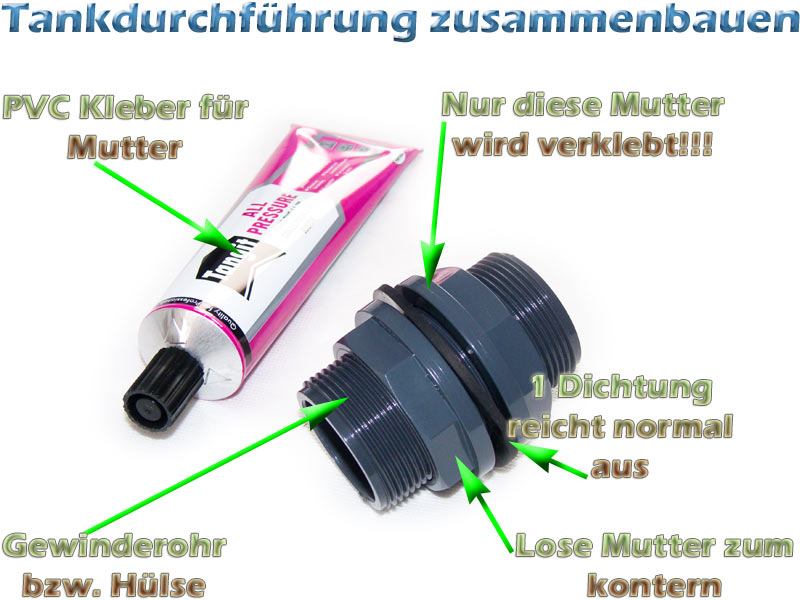

Zuerst nehmen wir das Gewinderohr. Wir bohren ein Loch in die Regentonne, welches den Durchmesser des Zollgewindes besitzt. Dann stecken wir das Gewinderohr mal profisorisch durch die Bohrung der Regentonne. Nun drehen wir eine der Muttern auf das Gewinderohr. Wir ermitteln die dauerhafte Position der Mutter auf dem Gewinderohr und zeichnen uns das mit Filzstift auf dem Gewinderohr an. Vorher haben wir das Gewinderohr und die Mutter mit PVC Reiniger sauber gemacht. Jetzt wissen wir, wo wir den PVC Kleber am Aussengewinde des Gewinderohrs anbringen müssen. Alternativ geht auch Teflonband, wobei der Kleber aber doch die dichtere Variante darstellt.

Tragen Sie den PVC Kleber rund um das Gewinderohr "saftig" auf. Sparen Sie nicht mir dem Kleber und achten Sie darauf, dass der Kleber nur dort rundherum aufgetragen wird, wo die Mutter angeklebt werden muss, um das Gewinde nicht mit Kleber vollzukleckern. Achtung: auf das Innengewinde der Mutter dürfen Sie keinen Kleber auftragen, da sonst das Anfangsgewinde des Gewinderohrs vollgekleckert wird. Nun schrauben Sie die Mutter an die Stelle, wo der Kleber aufgetragen wurde. Die Mutter wird somit auf dem Gewinderohr fest verklebt und dient uns als dauerhafter Anschlag. Lassen Sie den Kleber dann ein paar Minuten trocknen.

Danach können wir die Dichtung oder auch 2 Dichtungen auf das Gewinderohr schieben. Stecken Sie das Gewinderohr nun mit der fest verklebten Mutter nach Aussen, in die Bohrung der Regentonne. Auch die Dichtung muss dabei aussen sein. Entgraten Sie die Bohrung aber vorher. Dann können Sie das Gewinderohr mit der 2. Mutter, die ja lose ist, an der Regentonne festschrauben. Im Video sehen Sie das nochmals verdeutlicht. Die eigentliche Tankdurchführung wäre nun fertig. Wir haben also einen dicht verschraubten Anschluss an der Regentonne, der an beiden Seiten ein gleich langes Gewinde hat. Daran können wir die unterschiedlichsten Anschlüsse anschrauben. Die Tankdurchführung ist nämlich schraubbar.

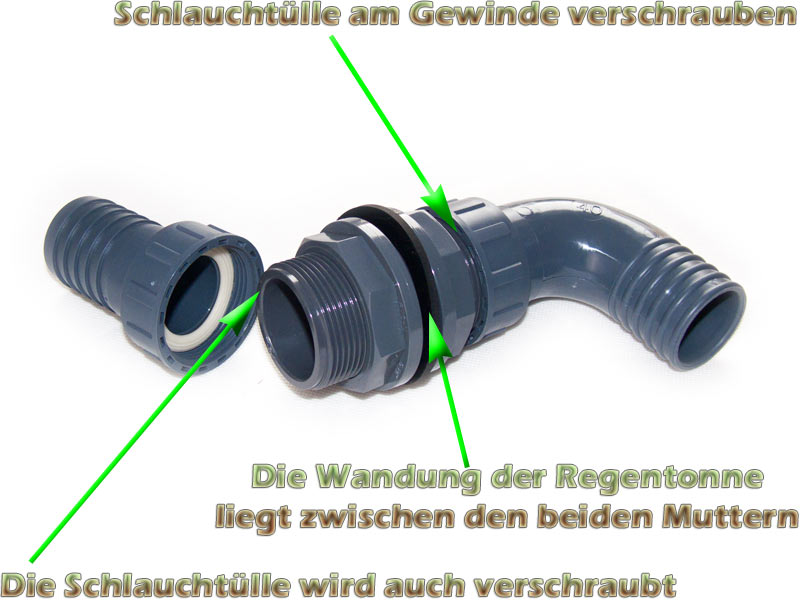

In diesem Bild sehen Sie, wie wir erst die abgewinkelte Schlauchtülle an das Gewinderohr geschraubt haben. An das andere Ende werden wir dann die 2. Schlauchtülle in gerader Form anschrauben. Sie können aber auch 2 gerade oder 2 gekrümmte Schlauchtüllen für die Tankdurchführung verwenden. Je nachdem, was Sie momentan benötigen.

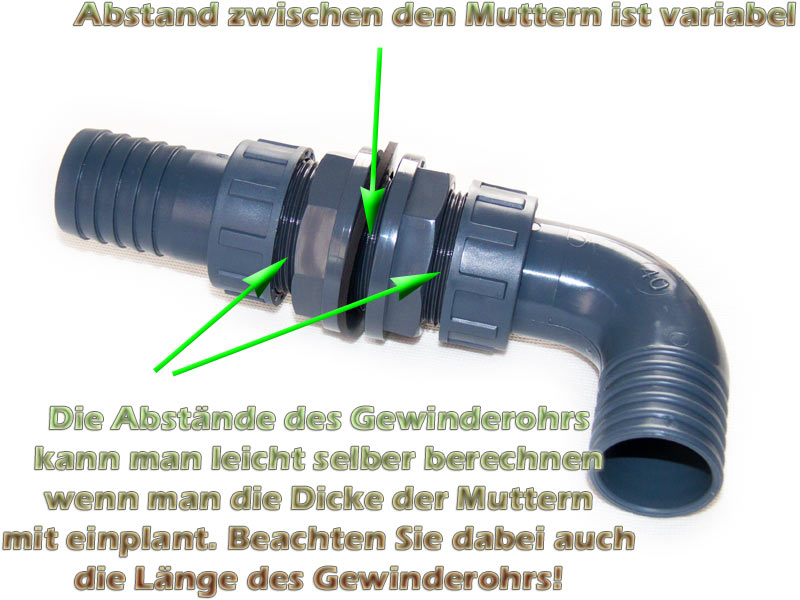

Jedes Gewinderohr hat eine bestimmte Gesamtlänge. Die Gesamtlänge von jedem Gewinderohr steht dazu in der Detailbeschreibung des Produkts. Somit können Sie sich anhand der Dicke von 2 Muttern, 1 Dichtung und der Gewindetiefe der beiden Schlauchtüllen ausrechnen, welche Wandstärke der Regentonne oder des IBC Containers Sie überbrücken können. In dem Foto oben sehen Sie, dass wir links und rechts von den beiden Muttern immer noch Gewinde zur Verfügung hätten. Geschätzt könnte man hierbei eine Wandstärke von ca. 15mm verwenden. Die beiden Schlauchtüllen werden ja bis Anschlag des Gewinderohrs aufgeschraubt. Nun ist die selber gebaute Tankdurchführung aus PVC Kunststoff mit Schlauchtüllen fertig. So einfach geht das!

Bauanleitung der Tankdurchführung in Schritten:

1. Gewinderohr und eine Mutter mit PVC Reiniger säubern.
2. Loch mit dem Durchmesser des Gewinderohrs in die Regentonne bohren.
3. Bohrung der Regentonne entgraten (achten Sie auch darauf, dass die Fläche eben ist).
4. Gewinderohr durch die Bohrung stecken und Mutter an die gewünschte Klebeposition schrauben.
5. Markieren Sie die Position der Mutter auf dem Gewinderohr mit einem Filzstift.
6. Dann drehen Sie die Mutter ein wenig zurück um den Kleber nur auf das Gewinderohr auftragen zu können.
7. Schrauben Sie jetzt die Mutter direkt über die Klebestelle.
8. Warten Sie ein paar Minuten bis der Kleber trocken ist.
9. Fertig ist die eigentliche Tankdurchführung.
10. Nun stecken Sie die Tankdurchführung mit der festen Mutter und der Dichtung nach Aussen in die Regentonne.
11. Vom Inneren der Regentonne kontern Sie mit der anderen losen Mutter.
12. Nun schrauben Sie die Schlauchtüllen mit Innengewinde an die Tankdurchführung.
13. Fertig!

Tipp: Am Besten ist es, wenn man den Teichschlauch oder Spiralschlauch schon vorher auf die Schlauchtüllen steckt und mit den Schlauchschellen sichert. Somit kann man den Schlauch fest auf die Tüllen drücken, ohne grossartig an der Regentonne herumziehen zu müssen. Somit können Sie Dank der beweglichen Muttern mit Innengewinde der Anschlüsse, den Schlauch verwindungsfrei anschrauben.

Hier sehen Sie ein Video zum selber bauen von Tankdurchführungen aus PVC Kunststoff:

Fotos und Bilder zur fertigen Tankdurchführung

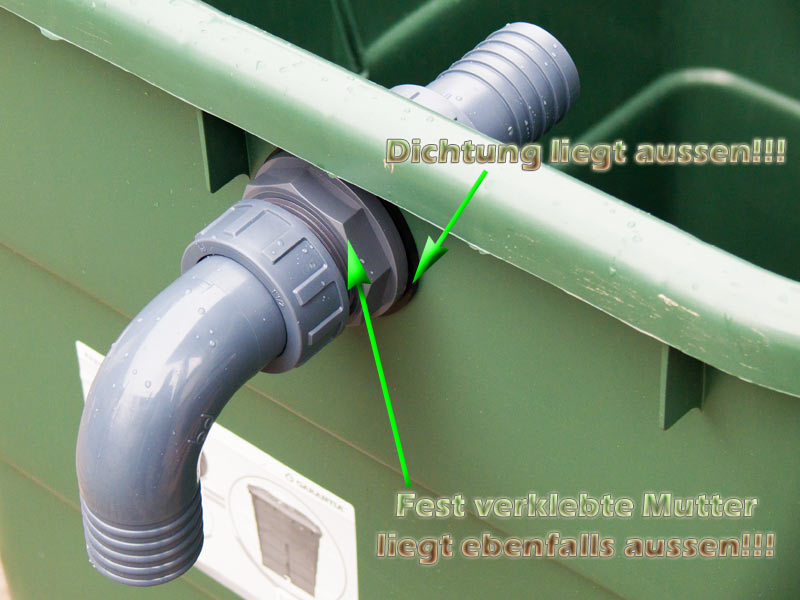

In diesem Bild sehen Sie, wie die feste Mutter und die Dichtung der Tankdurchführung aussen an der Regentonne liegen. An den Gewindestutzen der Tankdurchführung wird dann die Schlauchtülle geschraubt.

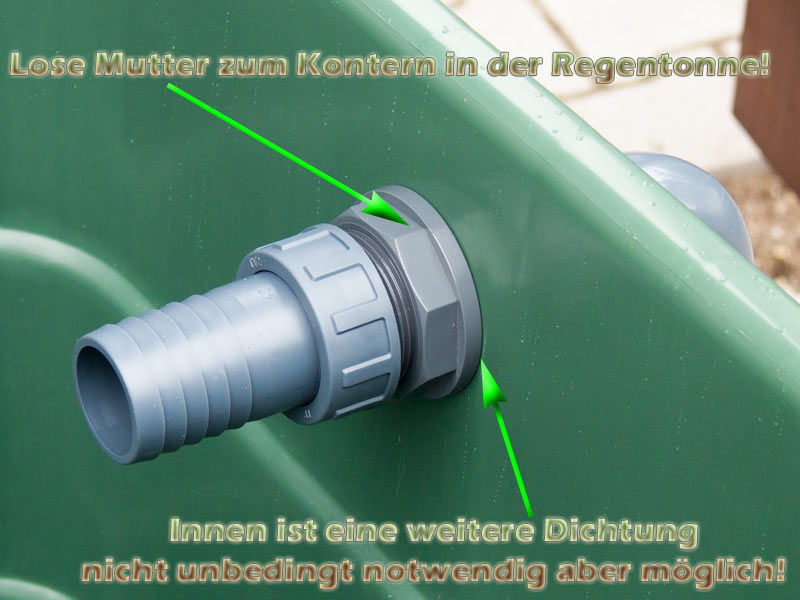

In der Regentonne wird dann die 2. Mutter angeschraubt. Normalerweise benötigt man hierbei keine 2. Dichtung, kann aber eine verwenden, wenn der Platz es zulässt. An das Aussengewinde in der Regentonne der Tankdurchführung, haben wir einen geraden Schlauchstutzen mit Innengewinde geschraubt. Der Schlauchstutzen wird dabei so weit auf das Gewinde geschraubt, bis er auf Anschlag festzudrehen ist. Einfacher und robuster kann man eine Tankdurchführung kaum selber bauen. Vor allem der Grundkörper aus PVC Kunststoff, ist dabei sehr stabil.

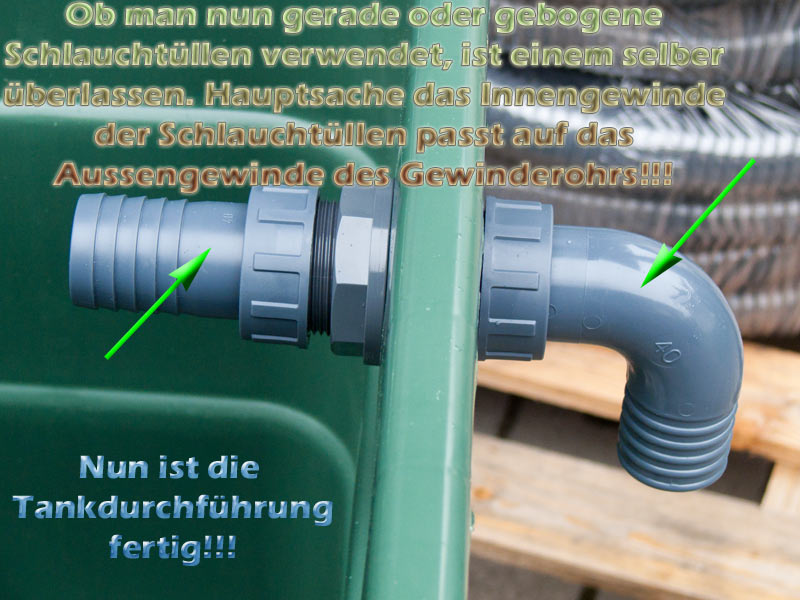

Hier sehen Sie die fertige Tankdurchführung an der Regentonne. Diese ist aus PVC Kunststoff sehr robust. Die eine Schlauchtülle ist als Winkel gekrümmt, wenn man mit dem Schlauch nach unten aus der Regentonne heraus gehen will. Die andere Schlauchtülle ist gerade. Das ist aber nur ein Beispiel. Hauptsache die Gewinde der Schlauchtüllen sind gleich gross, wie das Zollgewinde der Tankdurchführung. Die Tankdurchführung ist schraubbar und zerlegbar.

Wenn Sie im Winter den Schlauch aus der Regentonne nicht mehr brauchen, können Sie die Schlauchtülle abschrauben und die Tankdurchführung mit einer unserer Verschlusskappen verschliessen.

Durch unsere Bauanleitung zur Tankdurchführung haben wir also die Möglichkeit geschaffen, die Zollgewinde mit G 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll nutzen zu können. Sollten Sie spezielle Fragen zur Tankdurchführung haben, können Sie diese hier unten direkt auf unserer Website stellen.

Passend zum Tankdurchführung selber bauen:

"Wer sich nicht selbst helfen will, dem kann niemand helfen!"

Johann Heinrich Pestalozzi

Wir wünschen Ihnen nun viel Spass beim selber bauen der Tankdurchführung aus PVC Kunststoff und hoffen, dass Sie für Ihre Regentonne oder den Teichfilter somit die richtige Lösung gefunden haben!
